直流疊加脈沖陽極氧化電源
2018-07-13 16:28:17
產品概述與用途

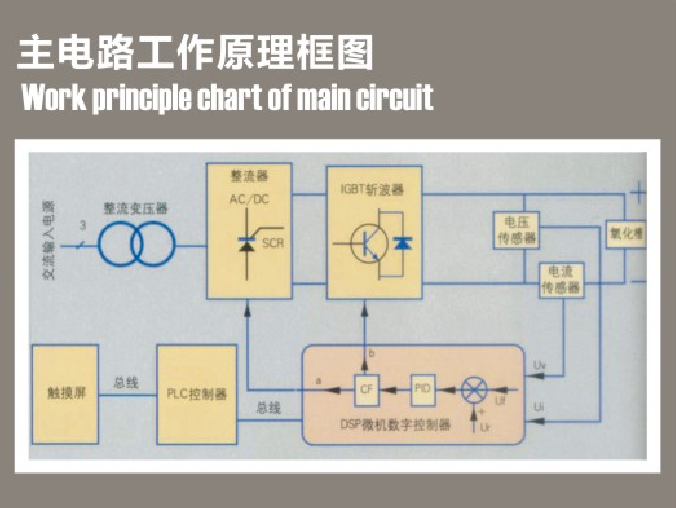

本產品采用晶閘管及IGBT開關整流技術+PLC+DSP微機數字控制技術及觸摸屏操作系統,具有陽極氧化電流的多臺階自動控制,直流疊加脈沖輸出控制。脈沖占空比可調、頻率可調。人機界面良好,可視性強。可自動存儲、記錄陽極氧化電流、電壓、槽液溫度等實時工藝曲線。可存儲或調用多套工藝參數,自動化程度高,可大幅度提高工件陽極氧化膜層的硬度。可廣泛作為航空、航天、兵器、船舶等軍用工業企業對鋁、鑄造鋁、鋁合金、鎂合金、鈦合金以及復合材料等工件的普通陽極氧化、硬質陽極氧化工藝的整流電源
產品主要規格參數
●供電電源條件:3相AC380V,400V,450V等,頻率50HZ
●額定輸出直流電壓:24V,36V,60V,80V,100V,110V,120V,150V,200v,250V,300V等任意電壓規格
●額定輸出直流電流:50A,100A,200A,300A,500A,600A,800A,1000A,1200A,1500A,2000A,3000A4000A,5000A,6000A,8000A,10KA,12KA,15KA,18KA,20KA,25KA,30KA等任意電流規格。
主要技術特點
1.操作方式:本控遠控操作模式可選擇
2.輸出控制模式:直流直流疊加脈沖輸出控制,輸出控制模式可選擇
3.軟啟動時間:軟啟動工作時間可在0-200S范圍內整定
3.三芯五柱技能型整流變壓器DSP微機數字控制器
4.控制精度:≤±1%
5.整流方式:SCR晶閘管整流或IGBT逆變軟開關整流
6.直流疊加PWM脈沖步調頻率0.1HZ-10Hz
7.人機操作界面:PLC彩色觸摸屏
8.直流輸出時電流紋波系數:≤5%
9.主控制器:DSP微機數字觸發控制,PWM脈寬調節控制,脈沖移相分辨率≤1μs;
10.主要保護功能:交流電源缺相、過壓、欠壓、快速熔斷器熔斷報警及斷路器保護;輸出過流、限流保護,輸出短路、瞬時過載保護,IGBT開關模塊、開關整流變壓器、匯流銅母線超溫過熱、風機過熱或水壓過高、過低封鎖PWM觸發脈沖保護
11.通訊方式:可根據客戶需要配置CAN總線、 PROFIBUS、 ETHERNET工業以太網、RS485、RS232光纖通訊,實現遠程群控或監控
12.具有1-5段恒流緩升、緩降階段數控制,每段氧化電流和氧化時間可分別設定
13.可實時記錄工作階段基波電流、基波電壓、直流疊加電流脈沖幅值、直流疊加電壓脈沖幅值、脈沖占空比、脈沖頻率氧化時間、槽液溫度等多個工藝參數和實時曲線
14.遠程操作操作箱:可根據客戶現場情況配置遠程操作控制箱,主機與遠控箱分開放置,現場操作更加方便,主機防腐保護顯著增強
15.可存儲或調用5套工藝參數,縮短加工編程時間;
16.可通過RS485通信接口與計算機相連接,或通過U盤存儲后轉存于計算機中,方便客戶檔案保存,分析氧化工件的產品工藝質量。
